Povezivanje 7-segmentnog LCD-a sa STM32 mikrokontrolerom je fundamentalni, ali ključni zadatak u projektima elektronike, bilo da se radi o jednostavnom digitalnom satu ili složenijem industrijskom upravljačkom sistemu. Kao dobavljač 7-segmentnog LCD-a, iz prve ruke sam svjedočio važnosti besprijekorne veze između ovih komponenti. U ovom blogu ću vas voditi kroz proces povezivanja 7-segmentnog LCD-a na STM32 mikrokontroler, od razumijevanja osnova do rješavanja uobičajenih problema.
Razumijevanje osnova
Prije nego što zaronimo u proces povezivanja, hajde da prvo shvatimo dvije glavne komponente koje su uključene: 7-segmentni LCD i STM32 mikrokontroler.
7-segmentni LCD
7-segmentni LCD je uređaj za prikaz sastavljen od sedam pojedinačnih segmenata raspoređenih u obliku cifre 8. Svaki segment može biti osvijetljen nezavisno kako bi se formirale različite cifre i neka slova. Postoje dvije vrste 7-segmentnih LCD-a: zajednička katoda i zajednička anoda. U zajedničkom katodnom 7-segmentnom LCD-u sve katode pojedinačnih segmenata su međusobno povezane i uzemljene, dok su u zajedničkom anodnom 7-segmentnom LCD-u sve anode spojene zajedno i napajane pozitivnim naponom.

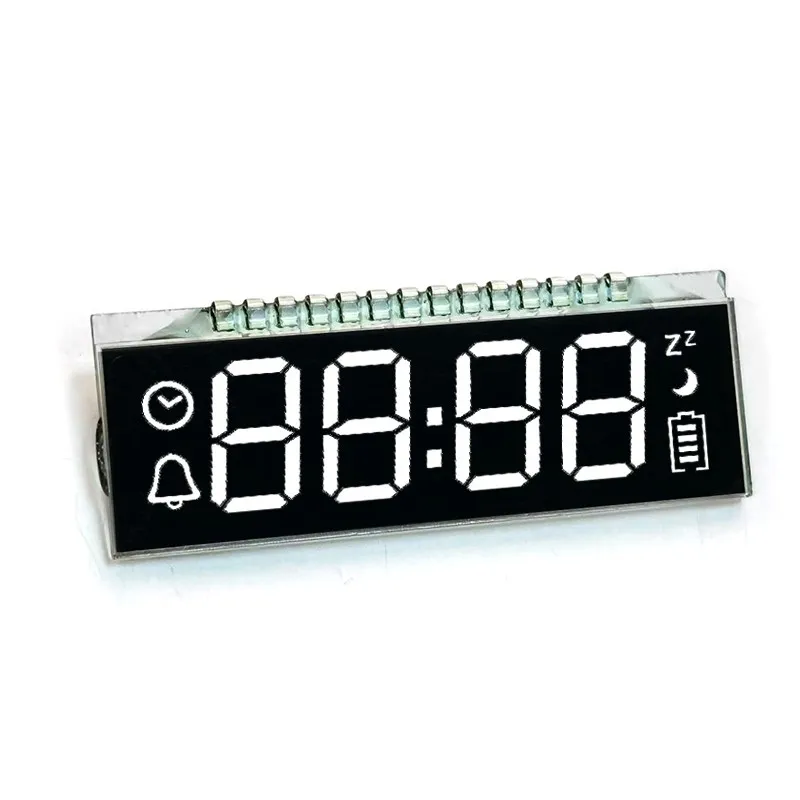

Nudimo širok spektar 7-segmentnih LCD-a, uključujućiVA LCD ekraniTN LCD Panel. Ovi displeji su poznati po svom visokom kvalitetu, odličnoj vidljivosti i dugom vijeku trajanja.
STM32 mikrokontroler
STM32 je porodica 32-bitnih mikrokontrolera baziranih na ARM Cortex-M procesoru. Nudi širok spektar funkcija i nivoa performansi, što ga čini pogodnim za različite primene. STM32 mikrokontroler ima više GPIO (General Purpose Input/Output) pinova koji se mogu koristiti za kontrolu vanjskih uređaja kao što je 7-segmentni LCD.
Povezivanje 7-segmentnog LCD-a na STM32 mikrokontroler
Sada kada imamo osnovno razumijevanje komponenti, nastavimo s procesom povezivanja.
Korak 1: Prikupite potrebne komponente
- 7-segmentni LCD (bilo zajednička katoda ili zajednička anoda)
- STM32 mikrokontroler (npr. STM32F103C8T6)
- Breadboard
- Žice za kratkospojnike
- Otpornici (za ograničavanje struje koja teče kroz segmente)
Korak 2: Identifikujte igle
7-segmentni LCD ima ukupno 10 pinova: 7 pinova za pojedinačne segmente (a, b, c, d, e, f, g), 1 pin za decimalni zarez (dp) i 2 pina za zajedničku vezu (bilo zajednička katoda ili zajednička anoda). STM32 mikrokontroler ima više GPIO pinova koji se mogu koristiti za kontrolu segmenata 7-segmentnog LCD-a.
Korak 3: Povežite pinove
Sledi opšti vodič o tome kako da povežete pinove 7-segmentnog LCD-a na GPIO pinove STM32 mikrokontrolera:
- Spojite zajednički pin 7-segmentnog LCD-a na masu (za zajedničku katodu) ili na pozitivni napon (za zajedničku anodu).
- Povežite pojedinačne pinove segmenta (a, b, c, d, e, f, g) i pin decimalne tačke (dp) na GPIO pinove STM32 mikrokontrolera preko otpornika. Otpornici se koriste za ograničavanje struje koja teče kroz segmente i sprječavanje njihovog izgaranja.
- Povežite pinove napajanja mikrokontrolera STM32 na odgovarajući izvor napona.
Evo jednostavnog primjera povezivanja običnog katodnog 7-segmentnog LCD-a na STM32F103C8T6 mikrokontroler:
- Spojite zajedničku katodu 7-segmentnog LCD-a na masu.
- Povežite segment a na GPIO pin PA0 preko otpornika od 330 oma.
- Povežite segment b na GPIO pin PA1 preko otpornika od 330 oma.
- Povežite segment c na GPIO pin PA2 preko otpornika od 330 oma.
- Povežite segment d na GPIO pin PA3 preko otpornika od 330 oma.
- Povežite segment e na GPIO pin PA4 preko otpornika od 330 oma.
- Povežite segment f na GPIO pin PA5 preko otpornika od 330 oma.
- Povežite segment g na GPIO pin PA6 preko otpornika od 330 oma.
- Povežite pin dp decimalne tačke na GPIO pin PA7 preko otpornika od 330 oma.
Korak 4: Napišite kod
Kada se hardverska veza završi, moramo napisati kod za kontrolu 7-segmentnog LCD-a pomoću STM32 mikrokontrolera. Kod bi trebao biti u mogućnosti da podesi odgovarajuće GPIO pinove na visok ili nizak nivo kako bi osvijetlio željene segmente i prikazao željene cifre ili slova.
Evo jednostavnog primjera koda napisanog u C koristeći STM32 HAL (Hardware Abstraction Layer) biblioteku za prikaz cifre 0 na običnom katodnom 7-segmentnom LCD-u:
#include "stm32f1xx_hal.h" // Funkcija za inicijalizaciju GPIO pinova void GPIO_Init(void) { GPIO_InitTypeDef GPIO_InitStruct = {0}; // Omogući GPIOA sat __HAL_RCC_GPIOA_CLK_ENABLE(); // Konfigurirajte GPIO pinove PA0 - PA7 kao izlazne pinove GPIO_InitStruct.Pin = GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 | GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); } int main(void) { HAL_Init(); GPIO_Init(); // Postavite segmente za prikaz cifre 0 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET); // Segmentiraj a HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_SET); // Segment b HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_SET); // Segment c HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET); // Segment d HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); // Segment e HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET); // Segment f HAL_GPIO_WritePin(GPIOA, GPIO_PIN_6, GPIO_PIN_RESET); // Segment g HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_RESET); // Decimalna tačka while (1) { // Glavna petlja } }Rješavanje uobičajenih problema
Čak i uz odgovarajuću vezu i kod, i dalje možete naići na neke probleme kada pokušavate da povežete 7-segmentni LCD sa STM32 mikrokontrolerom. Evo nekih uobičajenih problema i njihovih rješenja:
Nema displeja
- Provjerite napajanje:Uvjerite se da je napajanje 7-segmentnog LCD-a i mikrokontrolera STM32 stabilno iu navedenom rasponu.
- Provjerite veze:Uvjerite se da su svi pinovi ispravno povezani i da nema labavih veza ili kratkih spojeva.
- Provjerite kod:Proverite da li je kod ispravan i da li su GPIO pinovi postavljeni na odgovarajuće nivoe.
Neispravan prikaz
- Provjerite mapiranje segmenata:Uvjerite se da mapiranje segmenata u kodu odgovara stvarnim vezama pinova na 7-segmentnom LCD-u.
- Provjerite vrijednosti otpornika:Uvjerite se da su vrijednosti otpornika ispravne i da pravilno ograničavaju struju koja teče kroz segmente.
Zaključak
Povezivanje 7-segmentnog LCD-a na STM32 mikrokontroler je relativno jednostavan proces koji se može postići osnovnim razumijevanjem elektronike i programiranja. Prateći korake navedene u ovom blogu, trebali biste biti u mogućnosti uspješno povezati dvije komponente i prikazati željene cifre ili slova na 7-segmentnom LCD-u.
Ako ste zainteresirani za kupovinu visokokvalitetnih 7-segmentnih LCD-a za svoje projekte, nudimo širok raspon opcija, uključujućiVA LCD EKRAN. Naši proizvodi su dizajnirani da zadovolje najviše standarde kvaliteta i performansi. Kontaktirajte nas kako bismo razgovarali o vašim specifičnim zahtjevima i započeli proces nabavke već danas.
Reference
- STM32F103C8T6 Datasheet
- 7-Segment LCD Datasheet
- STM32 HAL bibliotečka dokumentacija
