Opis proizvoda
Hunan Chengxin LCD 0802A je 16-pinski alfanumerički modul displeja s tekućim kristalima (LCD) koji može prikazati 2 reda od po 8 znakova. Široko se koristi u elektronskim projektima za predstavljanje tekstualnih informacija kao što su očitanja senzora, status sistema ili korisnička uputstva. Ovaj modul je kompatibilan sa većinom mikrokontrolera, uključujući Arduino, i idealan je za aplikacije koje zahtijevaju kompaktan i efikasan prikaz teksta.
Modul za displej sa tečnim kristalima tipa 0802A-16 znakova- je matrični displej sa tečnim kristalima posebno dizajniran za prikaz slova, numeričkih znakova, simbola, itd. Podržava 4-bitne i 8-bitne načine prenosa podataka. Pruža matrični prikaz 5x7 + kursor. Nudi bafer podataka za prikaz DDRAM, generator karaktera CGROM i generator karaktera CGRAM. CGRAM se može koristiti za pohranjivanje do 8 fontova grafičkih znakova matrice 5x8 tačaka definiranih od strane korisnika. Pruža bogat skup uputstava: jasan prikaz; povratak kursora na početak; displej uključen/isključen; kursor uključen/isključen; znak na ekranu treperi; pomak kursora; pomeranje ekrana, itd. Poseduje interno kolo za automatsko resetovanje pri uključivanju. Kada se primeni spoljno napajanje, modul automatski izvršava operacije inicijalizacije, postavljajući modul u podrazumevano radno stanje ekrana.
LCD 0802A Slika
Specifikacija
Znakovi za prikaz: 8 znakova X 2 reda Matrica znakova: font 5X7 + kursor
Boja ekrana i boja pozadinskog osvjetljenja: STN plava, žuta-zelena, siva; pozadinsko osvjetljenje crno, bijelo, žuto-zeleno
Polarizacijski film: potpuno transparentan/polu{0}}proziran
Ugao posmatranja: 6:00
Radni ciklus prikaza: 1/16 Napon prednapona pogona: 1/5
Kontrolni čip: SPLC780D ili kompatibilan IC (kao što je AIP31066)
ROM generatora znakova (CGROM): 10880 bita (192 znaka sa 5x8 tačaka) ili (64 karaktera sa 5x11 tačaka)
RAM generatora znakova (CGRAM): 64x8 bita (8 znakova sa 5x8 tačaka) ili (4 karaktera sa 5x11 tačaka)
RAM za prikaz podataka (DDRAM): 80X8 bita (do 80 znakova)
Veličina (Jedinica: mm)
Ukupne dimenzije: 58,5X32,5X13,3
Vidljiva površina: 38X 16
Veličina karaktera: 27,44 x 11,49
Razmak između znakova: 3,5X5,95
Radni napon: +3.3V ili +5V, zadano 5V
Font znakova: 5X7 tačaka + veličina tačke kursora: 0,54X0,64
Kontrast: V0 eksterno podesiv ili interno fiksni kontrast

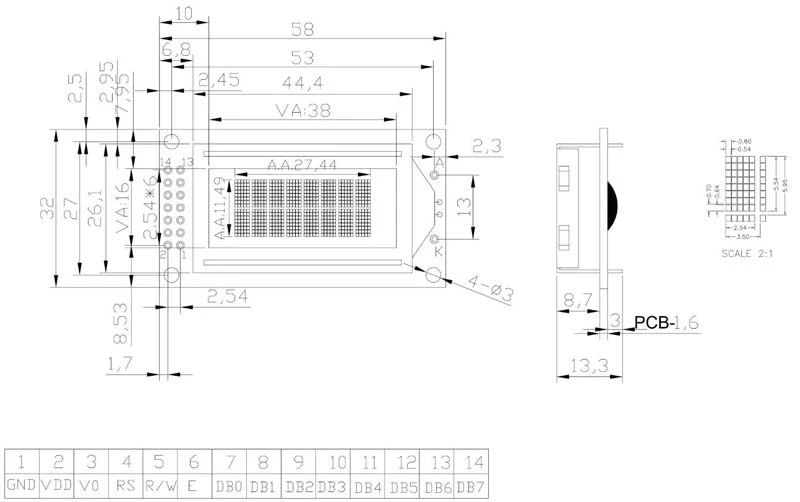

Crtanje
Prilagođene crteže / ODM uslugu podržava Hunan Chengxin Optoelectronics Co., Ltd.
