Hej tamo! Kao dobavljač TFT LCD-a, često me pitaju kako da testiram performanse ovih ekrana. To je ključni korak, bilo da ste proizvođač koji želi osigurati kontrolu kvalitete ili kupac koji želi biti siguran da dobijate najbolji proizvod. U ovom blogu ću vas provesti kroz ključne aspekte testiranja performansi TFT LCD-a.
Vizuelni pregled
Prvi korak u testiranju TFT LCD-a je jednostavna, ali važna vizualna inspekcija. Morate pažljivo pogledati zaslon da provjerite ima li očiglednih nedostataka. Počnite tako što ćete uključiti LCD i prikazati ekran u jednoj boji, poput bijelog ili crnog. To olakšava uočavanje mrtvih piksela, to su pikseli koji ne svijetle ili ne mijenjaju boju kako bi trebali.

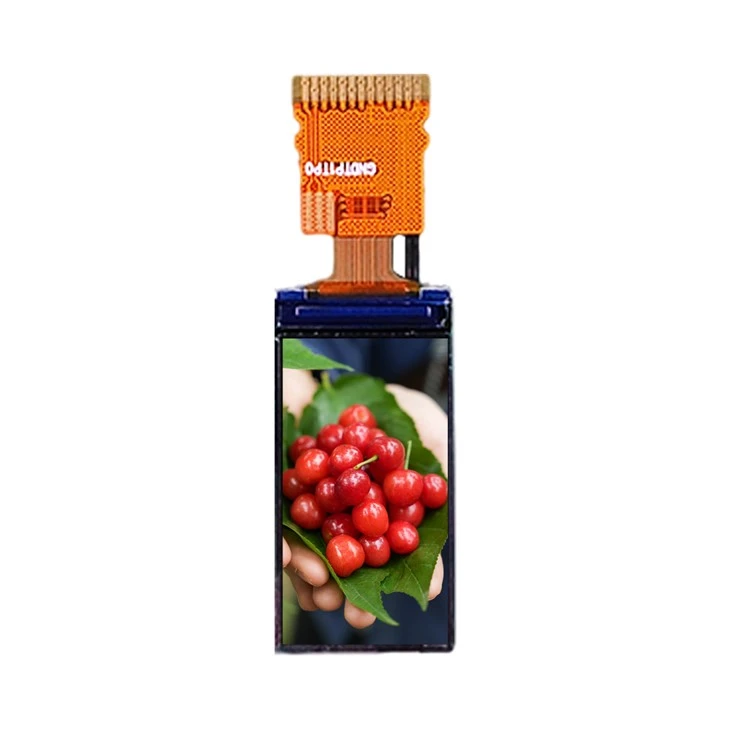

Mrtvi piksel može biti stvarno neugodan, posebno ako koristite LCD za vrhunske aplikacije kao što su igre ili grafički dizajn. Također možete potražiti ogrebotine na površini LCD-a. Ogrebotine mogu uticati ne samo na estetsku privlačnost već i na vidljivost ekrana. Ako ste zainteresirani za neke od naših TFT LCD proizvoda, možete provjeriti1.77 Tft Lcd,1.8 128x160 rgb tft lcd, i0,96 Tft Display.
Testiranje omjera kontrasta
Omjer kontrasta je mjera razlike između najsjajnije bijele i najtamnije crne koju LCD može prikazati. Visok omjer kontrasta znači da ekran može prikazati duboke crne i svijetle bijele boje, što rezultira živopisnijim i detaljnijim slikama. Da biste testirali omjer kontrasta, trebat će vam svjetlomjer.
Prvo, prikažite čisto bijeli ekran na LCD-u i izmjerite osvjetljenje pomoću svjetlomjera. Zatim prikažite čisto crni ekran i ponovo izmerite osvetljenost. Podelite osvetljenost belog ekrana sa osvetljenošću crnog ekrana i dobićete odnos kontrasta. Na primjer, ako bijeli ekran ima osvjetljenje od 500 cd/m², a crni ekran ima osvjetljenje od 0,5 cd/m², omjer kontrasta je 1000:1. Dobar TFT LCD bi trebao imati omjer kontrasta od najmanje 500:1, ali veći je uvijek bolji.
Testiranje svjetline
Osvetljenost je još jedan važan faktor u performansama TFT LCD-a. Mjeri se u kandelama po kvadratnom metru (cd/m²). Svjetliji ekran je bolji za korištenje u dobro osvijetljenim okruženjima, na primjer na otvorenom ili u jako osvijetljenoj kancelariji. Da biste testirali svjetlinu, možete koristiti svjetlomjer, baš kao što ste radili za test omjera kontrasta.
Prikažite bijeli ekran na LCD-u i postavite svjetlomjer na fiksnu udaljenost od centra ekrana. Pobrinite se da okruženje bude što mračnije da biste dobili tačna očitanja. Osvetljenost TFT LCD-a može varirati u zavisnosti od veličine i tipa ekrana. Za manje displeje, osvetljenost od oko 200 - 300 cd/m² bi mogla biti dovoljna, ali za veće ekrane ili one koji se koriste na otvorenom, trebaćete osvetljenost od najmanje 500 cd/m².
Testiranje ugla gledanja
Ugao gledanja TFT LCD-a odnosi se na maksimalni ugao iz kojeg možete gledati ekran bez značajnog izobličenja boje ili gubitka kontrasta. Da biste testirali ugao gledanja, moraćete da sednete ispred LCD-a i polako nagnete glavu ili se pomerite u stranu dok posmatrate ekran.
Započnite gledanjem u LCD ravno, a zatim se postepeno pomičite lijevo-desno, gore-dolje. Obratite pažnju na ugao pod kojim boje počinju da izgledaju isprano ili kontrast počinje da se smanjuje. Dobar TFT LCD treba da ima horizontalni ugao gledanja od najmanje 120 stepeni i vertikalni ugao gledanja od najmanje 100 stepeni. Neki vrhunski ekrani mogu imati uglove gledanja do 170 stepeni ili više.
Testiranje vremena odziva
Vrijeme odziva je vrijeme potrebno da se piksel promijeni iz jedne boje u drugu. Mjeri se u milisekundama (ms). Brzo vrijeme odziva je ključno za aplikacije koje uključuju slike koje se brzo kreću, poput igranja igara ili gledanja akcionih filmova. Ako je vrijeme odziva presporo, vidjet ćete zamućenje pokreta ili duhove na ekranu.
Da biste testirali vrijeme odziva, možete koristiti poseban test uzorak koji uključuje objekte koji se brzo kreću. Pažljivo pratite ekran i potražite bilo kakve znakove zamućenja pokreta. Također možete koristiti kameru velike brzine da snimite ekran dok prikazuje uzorak testa, a zatim analizirate video kako biste preciznije izmjerili vrijeme odziva. Dobar TFT LCD bi trebao imati vrijeme odziva od 10 ms ili manje.
Testiranje tačnosti boja
Preciznost boja je važna ako koristite TFT LCD za aplikacije koje zahtijevaju precizan prikaz boja, poput grafičkog dizajna ili uređivanja fotografija. Da biste testirali tačnost boje, možete koristiti kolorimetar, koji je uređaj koji mjeri izlaz boje na ekranu.
Prvo kalibrirajte kolorimetar prema uputama proizvođača. Zatim prikažite niz uzoraka za testiranje boja na LCD-u i koristite kolorimetar za mjerenje tačnosti boje svakog uzorka. Uporedite izmerene boje sa referentnim bojama da odredite koliko je tačan prikaz. Također možete koristiti softverske alate koji su dizajnirani za testiranje tačnosti boja. Dobar TFT LCD bi trebao imati vrijednost Delta E manju od 3, što znači da je razlika u boji između prikazane boje i referentne boje vrlo mala.
Testiranje potrošnje energije
Potrošnja energije je važna stvar, posebno ako koristite TFT LCD u uređaju koji se napaja iz baterije. Da biste testirali potrošnju energije, trebat će vam mjerač snage. Povežite mjerač snage između napajanja i LCD-a i izmjerite potrošnju energije dok je ekran u različitim stanjima, kao što je neaktivan, bijeli ekran i crni ekran.
Uporedite potrošnju energije u različitim stanjima da biste dobili predstavu o tome koliko je LCD efikasan. Dobar TFT LCD bi trebao imati nisku potrošnju energije, posebno u stanju mirovanja. To će pomoći da se produži vijek trajanja baterije uređaja.
Ispitivanje temperature i vlažnosti
Na TFT LCD ekrane mogu uticati temperatura i vlažnost. Visoke temperature mogu uzrokovati pregrijavanje ekrana i utjecati na njegove performanse, dok visoka vlažnost može dovesti do kondenzacije na ekranu, što može oštetiti ekran. Da biste testirali otpornost LCD-a na temperaturu i vlagu, trebat će vam temperaturno-vlažna komora.
Postavite LCD u komoru i podesite temperaturu i vlažnost na različite nivoe u skladu sa specifikacijama proizvođača. Pratite ekran na bilo kakve znakove oštećenja ili degradacije performansi. Dobar TFT LCD bi trebao biti u stanju da radi u širokom rasponu temperatura i nivoa vlažnosti bez ikakvih problema.
Zaključak
Testiranje performansi TFT LCD-a je sveobuhvatan proces koji uključuje provjeru više aspekata, uključujući vizualnu inspekciju, omjer kontrasta, svjetlinu, ugao gledanja, vrijeme odziva, tačnost boje, potrošnju energije i otpornost na temperaturu i vlagu. Prateći ove metode testiranja, možete osigurati da dobijete visokokvalitetni TFT LCD koji ispunjava vaše zahtjeve.
Ako ste zainteresovani za kupovinu TFT LCD-a za vaš posao ili projekat, mi smo tu da vam pomognemo. Nudimo širok spektar TFT LCD proizvoda sa različitim veličinama, rezolucijama i karakteristikama. Kontaktirajte nas da započnemo raspravu o nabavci i pronađemo savršeno TFT LCD rješenje za vas.
Reference
- "Osnove displeja sa ravnim ekranom" od FJ DiSanto
- "Zasloni s tekućim kristalima: šeme adresiranja i elektrooptički efekti" Peter J. Bos
