1.Proizvod Uvod
2. Karakteristika proizvoda
Prednosti
Veličina:Dijagonala 0.96-inča čini ga vrlo kompaktnim i pogodnim za aplikacije s ograničenim prostorom.
1. rezolucija:Obično ima veću rezoluciju, kao što je 128x64 ili 160x80 piksela, sposoban za prikaz jasnih slika i teksta.
2. Displej u boji:Većina 0.96 TFT-a može prikazati različite boje, pružajući bogate vizuelne efekte.
3. Interfejs:Obično podržava komunikacijske protokole kao što su SPI (Serial Peripheral Interface) ili I2C (Serial Bus), što je pogodno za povezivanje sa mikrokontrolerima ili drugim elektronskim uređajima.
4. Mala potrošnja energije:U poređenju sa drugim tehnologijama ekrana, TFT LCD ima dobre performanse u pogledu potrošnje energije i pogodan je za dugotrajnu upotrebu.
0.96 TFT LCD se široko koristi u mnogim scenarijima zbog svoje male veličine i dobrih performansi ekrana. Evo nekoliko uobičajenih scenarija primjene:
Ugrađeni sistemi:U projektima razvojnih ploča kao što su Arduino i Raspberry Pi, koristi se za prikaz podataka senzora, informacija o statusu i korisničkih interfejsa.
Prijenosni uređaji:U pametnim satovima, uređajima za praćenje zdravlja (kao što su monitori otkucaja srca, pedometri), koristi se za prikaz vremena, zdravstvenih podataka i obavijesti.
Potrošačka elektronika:U elektronskim igračkama, igraćim konzolama i drugim malim elektronskim proizvodima, koristi se za prikaz ekrana za igre ili interaktivnih interfejsa.
Industrijska kontrola:Na kontrolnoj tabli industrijske opreme koristi se za prikaz radnog statusa, informacija o alarmu i parametara sistema.
Kućna automatizacija: U pametnim kućnim uređajima koristi se za prikaz informacija kao što su temperatura, vlažnost i status svjetla.
Automobilska elektronika:U displejima automobila, koristi se za prikaz navigacionih informacija, statusa vozila i interfejsa sistema za zabavu.
medicinski uređaji:U prenosivim medicinskim uređajima koristi se za prikaz podataka o praćenju pacijenata i statusa uređaja.
IoT uređaji:U IoT aplikacijama, koristi se za prikaz statusa uređaja, podataka senzora i interfejsa za interakciju korisnika.
4.Zahtjevi
Način upotrebe
1. Pripremite materijale
0.96 inča TFT LCD modul
Mikrokontroler (kao što je Arduino, Raspberry Pi, itd.)
Priključna žica (Dupont žica)
Napajanje (ako je potrebno)
2. Hardverska veza
Pinovi za povezivanje: Povežite ga sa mikrokontrolerom prema definiciji pinova LCD modula. Uobičajene igle uključuju:
VCC: pozitivno napajanje (obično 3,3V ili 5V)
GND: negativno napajanje
SCL: signal takta (obično povezan na SCL pin mikrokontrolera)
SDA: linija podataka (obično spojena na SDA pin mikrokontrolera)
RES: pin za resetiranje (opciono)
DC/RS: pin za odabir podataka/komandi (opciono)
CS: pin za odabir čipa (opcionalno)
3. Instalirajte biblioteku
Arduino: Ako koristite Arduino, možete instalirati odgovarajuće biblioteke preko Arduino IDE, kao što su Adafruit_GFX i Adafruit_ST7735 biblioteke, da podrže rad TFT LCD-a.
Raspberry Pi: Možete koristiti Python biblioteke kao što su Pillow i ST7735 za kontrolu ekrana.
4. Napišite kod
Inicijaliziraj LCD: Inicijaliziraj LCD u kodu i podesi parametre prikaza.
Crtanje sadržaja: Koristite funkcije koje nudi biblioteka za crtanje teksta, grafike ili slika. na primjer:
Tekst na ekranu: lcd.print("Hello World");
Crtanje grafike: lcd.drawLine(x1, y1, x2, y2, boja);
5. Prenesite kod
Učitajte napisani kod u mikrokontroler i uvjerite se da su veze ispravne.
6. Test ekran
Pokrenite program da provjerite da li LCD normalno prikazuje sadržaj. Ako ne, provjerite veze i postavke u kodu.
7. Otklanjanje grešaka i optimizacija
Prilagodite sadržaj ekrana, boju i izgled prema potrebi kako biste osigurali prijateljski korisnički interfejs.

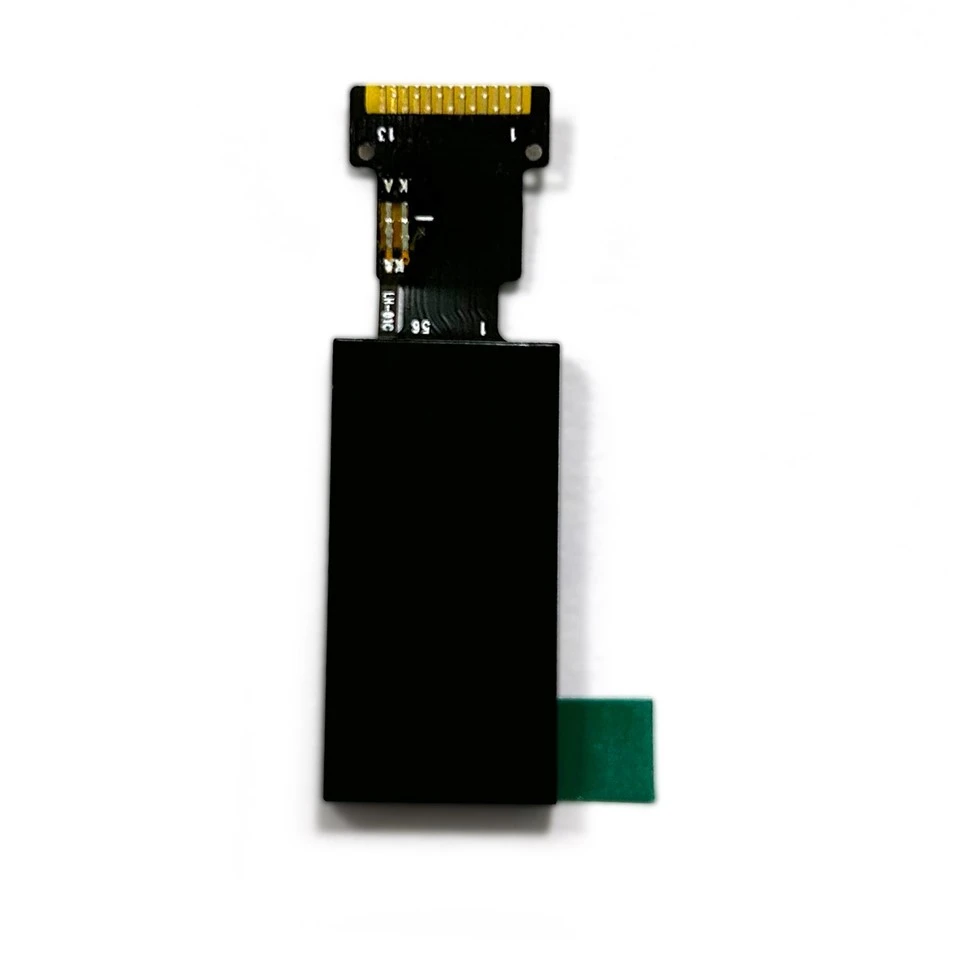

5.parametar proizvoda (specifikacija)
|
Dimenzije modula: 13,5(Š)*27,95(V)*1,65(T)mm
|
LCD AA :10,8×21,7mm |
| Veličina LCD-a: 0.96 inča | Rezolucija: 80(RGB)X160 |
| Driver IC:ST7735S |
Tip drajvera pozadinskog osvetljenja: Power/3.1V/HITE |
| Interfejs: 4W/4 SPI | Pozadinsko osvetljenje: Bela LED |
|
PIN |
SIMBOL |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
SDA |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
REST |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
